思科模拟器端口聚合设置方法：快速实现链路冗余

大家好呀！今天我想和大家聊聊在思科模拟器中设置端口聚合的那些事儿。作为一个经常折腾网络设备的"伪网工"，我发现端口聚合真是个好东西，不仅能提高带宽，还能实现链路冗余，简直是一举两得。下面就让我用easy的方式，带大家一起搞定这个设置吧！

什么是端口聚合？

咱们得搞清楚端口聚合到底是个啥。简单来说，就是把多个物理端口"捆绑"在一起，让它们看起来像一个逻辑端口。这样做有两个主要好处：

1. 增加带宽：比如你把两个1Gbps的端口聚合在一起，理论上就能获得2Gbps的带宽（实际效果取决于负载均衡算法）

2. 提供冗余：如果其中一个物理端口挂了，流量会自动切换到其他正常工作的端口，业务不会中断

是不是听起来就很实用？我在实际工作中就遇到过因为单条链路故障导致网络中断的情况，自从学会了端口聚合，这种问题就再也没困扰过我了。

准备工作

在开始配置之前，我们需要做一些准备工作：

1. 确认设备支持：大多数思科交换机都支持端口聚合，但不同型号可能支持的协议不同

2. 选择合适的端口：建议选择相邻的端口，这样管理起来更方便

3. 确保端口配置一致：包括速率、双工模式等

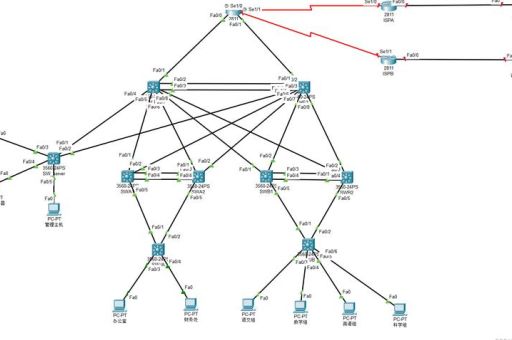

这里有个小贴士：在实验室环境中，我建议先用两台交换机和两台PC搭建一个简单的拓扑，这样测试起来更方便，出错了也容易排查。

配置步骤详解

好了，现在进入正题，让我们一步步来完成端口聚合的配置。我以思科Packet Tracer模拟器为例，因为这是大多数网络初学者的工具。

步：创建端口通道

我们需要在两台交换机上都创建一个端口通道（Port Channel）。这个端口通道就是我们即将"聚合"的虚拟接口。

cisco

Switch(config) interface port-channel 1

Switch(config-if) switchport mode trunk

Switch(config-if) switchport trunk allowed vlan all

这里我创建了一个编号为1的端口通道，并设置为trunk模式，允许VLAN通过。当然，如果你的网络环境不需要trunk，也可以设置为access模式。

第二步：将物理端口加入通道组

接下来，我们需要把物理端口加入到刚才创建的通道组中。假设我们要把FastEthernet0/1和FastEthernet0/2两个端口聚合起来：

cisco

Switch(config) interface range fastEthernet 0/-

Switch(config-if-range) channel-group 1 mode active

Switch(config-if-range) switchport mode trunk

这里有几个关键点需要注意：

1. channel-group 1表示把这些端口加入到编号为1的通道组

2. mode active表示使用LACP协议（这是思科推荐的协议）

第三步：验证配置

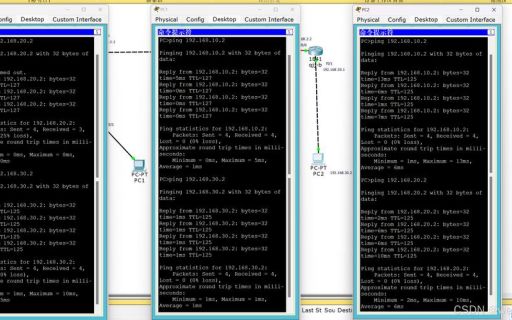

配置完成后，当然要验证一下是否成功了。我常用的几个验证命令是：

cisco

Switch show etherchannel summary

Switch show etherchannel port-channel

Switch show interfaces port-channel 1

这些命令可以显示端口聚合的状态、负载均衡方式等信息。如果看到状态是"SU"（表示端口聚合成功且正在使用），那就恭喜你，配置成功了！

常见问题及解决方法

在实际操作中，我遇到过不少坑，这里分享几个常见问题及其解决方法：

1. 端口聚合不成功：常见的原因是两端的配置不一致，比如一端配置了LACP，另一端却配置了PAGP。确保两端使用相同的协议。

2. 带宽没有增加：这可能是因为负载均衡算法不合适。可以通过以下命令调整：

cisco

Switch(config) port-channel load-balance ?

3. 端口状态不一致：确保聚合端口的速率、双工模式等参数一致。

端口聚合协议比较

在配置端口聚合时，我们有两种主要协议可选：LACP和PAGP。下面这个表格简单比较了它们的区别：

我个人更推荐使用LACP，因为它是行业标准，兼容性更好。除非你确定网络中的设备都是思科的，否则还是选择LACP更稳妥。

实际应用场景

端口聚合在实际网络中有很多应用场景，我举几个自己经历过的例子：

1. 服务器连接：服务器通常需要高带宽和可靠性，使用端口聚合连接到交换机是个不错的选择。

2. 交换机间链路：在核心交换机和分布层交换机之间，我经常使用端口聚合来增加带宽和提供冗余。

3. 关键用户连接：对于一些特别重要的用户，比如CEO或者财务部门，我也会考虑使用端口聚合来确保他们的网络连接稳定。

性能优化建议

配置端口聚合后，还可以通过一些技巧来优化性能：

1. 选择合适的负载均衡算法：思科设备支持多种负载均衡算法，根据你的流量特点选择合适的。

2. 监控端口聚合状态：定期检查端口聚合的状态，确保成员端口都正常工作。

3. 考虑使用多层交换：对于更复杂的网络环境，可以考虑将端口聚合与VLAN、STP等其他技术结合使用。

总结

端口聚合是网络工程师工具箱中非常实用的一个技术。通过今天的分享，我希望大家能够轻松掌握在思科模拟器中配置端口聚合的方法。记住，实践出真知，多动手实验才能真正掌握这项技能。

我想问问大家：在你的网络环境中，是否已经使用了端口聚合技术？遇到了哪些有趣的问题或者有什么特别的技巧想分享吗？欢迎在评论区交流你的经验！
